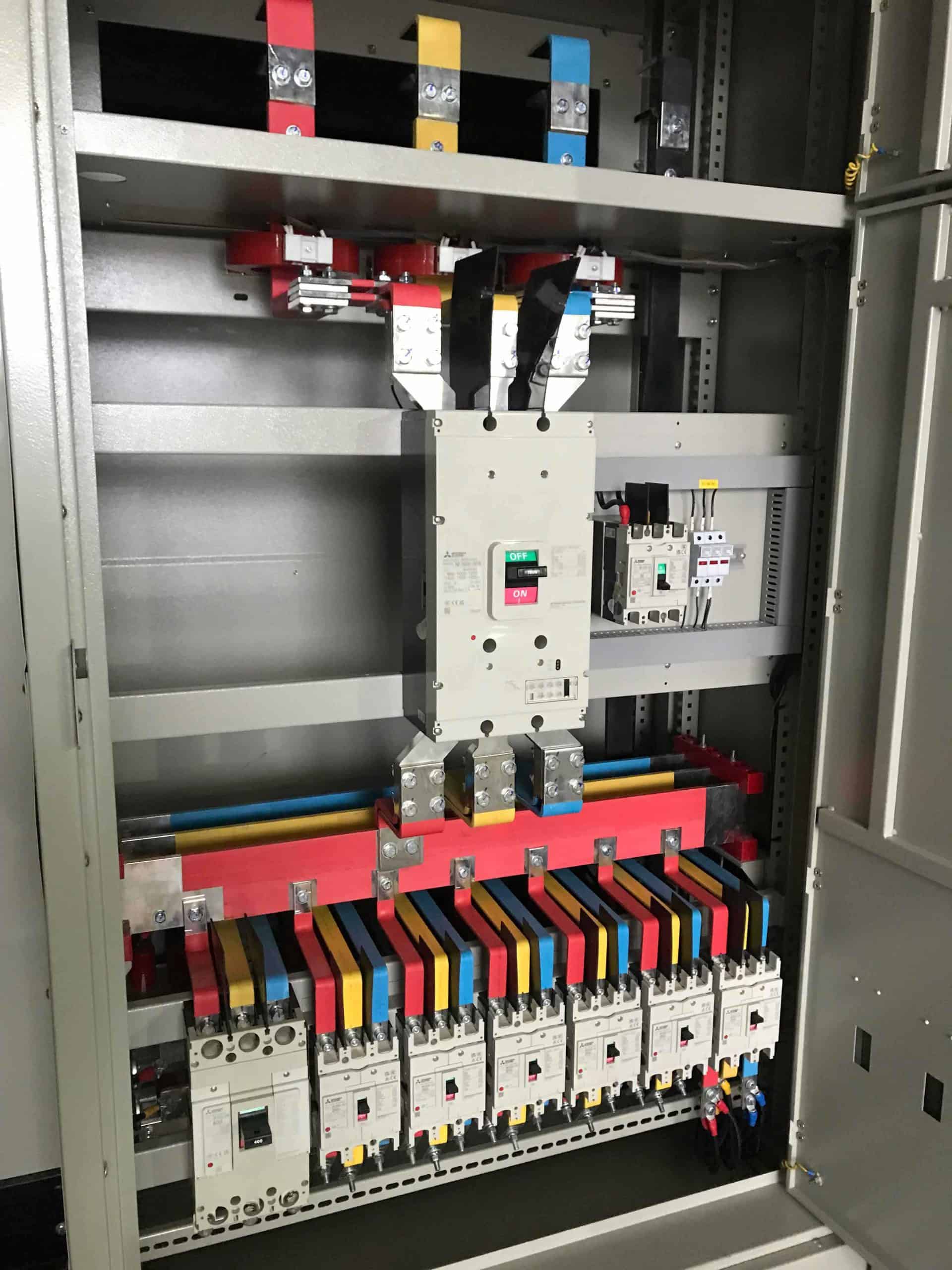

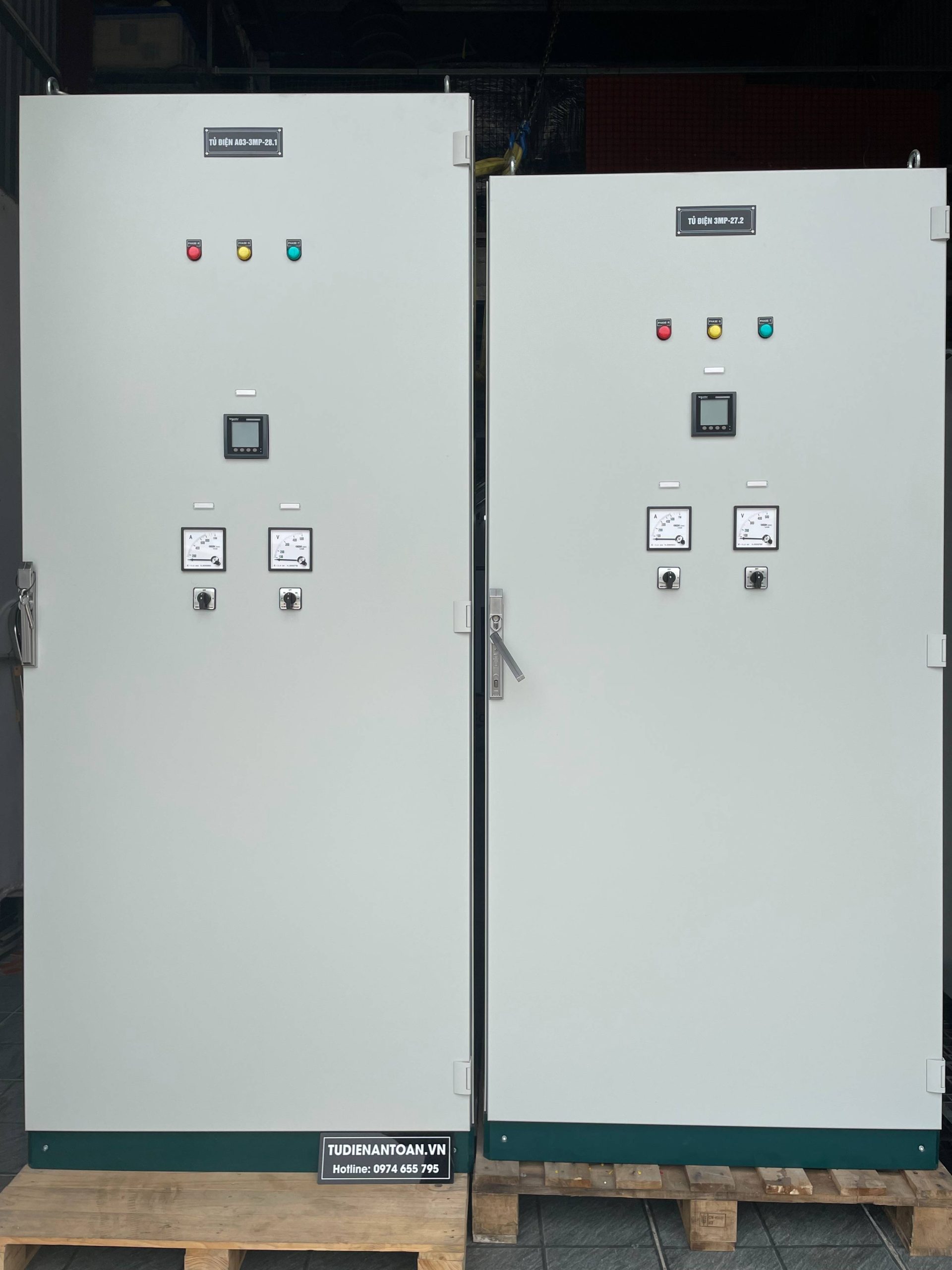

Tủ phân phối 800A

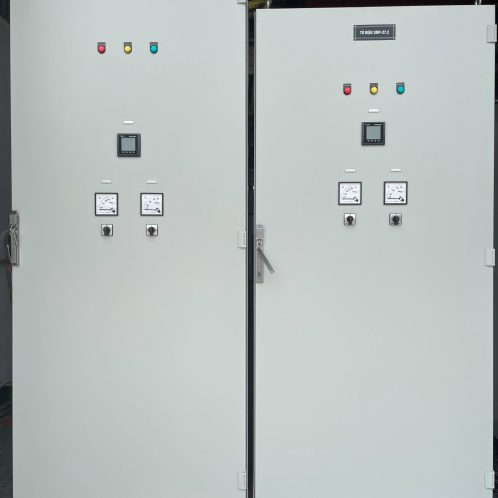

Tủ phân phối 800A 3 pha

1. Khái niệm Tủ phân phối 800A 3 pha

• Tủ phân phối MSB (Main Distribution Switchboard) còn được gọi bằng tên khác như: tủ điện MSB, tủ điện tổng MSB, tủ điện tổng LV, tủ điện phân phối tổng,… là loại tủ đầu nguồn vào cho toàn bộ hệ thống điện hạ thế của một nhà máy, tòa nhà hay trung tâm thương mại, …
• Tủ phân phối tổng MSB được lắp đặt ngay sau trạm biến áp hạ thế gọi là tủ hạ thế và trước các tủ phân phối (DB). với chức năng chính là đóng cắt và bảo vệ an toàn cho hệ thống điện phụ tải.
• Tất cả các loại tủ điện lắp đặt trong công nghiệp hay dân dụng ở sau trạm đều được gọi chung là tủ điện hạ thế.
• Tủ MSB là loại tủ được sử dụng trong điều kiện nguồn điện lưới ở mức 0,4kV. Nguồn điện trên các đường dây trung thế và cao thế muốn sử dụng được thì bắt buộc phải qua các trạm hạ thế để biến thành nguồn chuẩn (1 pha 220V, 3 pha 380V).
• Tủ điện tổng MSB có chức năng chính là nơi để lắp đặt các thiết bị đóng cắt điện công suất lớn và thiết bị điều khiển đầu vào bảo vệ cho hệ thống điện tổng của nhà máy.
• Dòng điện định mức có thể lên đến 6300A.
• Tủ được thiết kế nhiều ngăn, mỗi ngăn tủ được thiết kế với chức năng riêng biệt như: ngăn chứa máy cắt ACB tổng, ngăn chứa các MCCB/ACB ngõ ra khu vực, ngăn chứa tụ bù công suất, ngăn chứa bộ ATS, ngăn chứa bộ ACB liên lạc, giám sát từ xa thông qua GPRS…. Tủ MSB được thiết kế và lắp ráp theo tiêu chuẩn IEC60439-1.

•

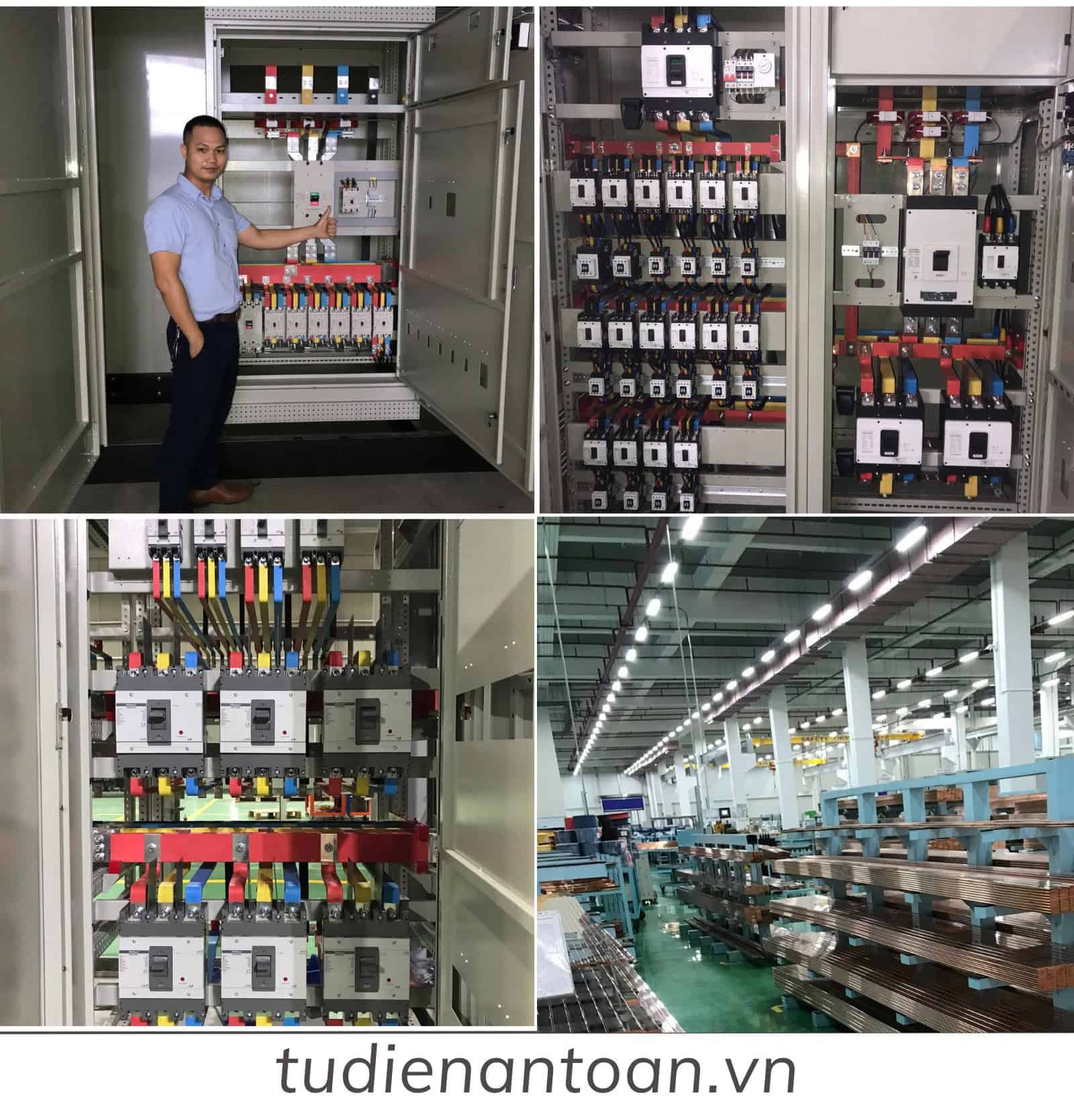

2. Cấu tạo

• Tủ được thiết kế nhiều ngăn, mỗi ngăn tủ được thiết kế với chức năng riêng biệt như:  ngăn chứa máy cắt ACB tổng, ngăn chứa các MCCB/ACB ngõ ra từng nhánh khu vực, ngăn chứa tụ bù công suất, ngăn chứa bộ chuyển nguồn tự động  ATS, ngăn chứa máy cắt ACB liên lạc, giám sát từ xa thông qua GPRS…. Tủ MSB được thiết kế và lắp ráp theo tiêu chuẩn IEC60439-1.

• Vỏ tủ được làm từ tôn tấm nhập khẩu và sơn tĩnh điện. Các mặt hông, mặt sau, nắp tủ điện dễ dàng tháo lắp.

  – Vỏ tủ MSB được sản xuất thông thường bằng tôn, sơn tĩnh điện, các thiết bị đóng cắt động lực trong tủ được kết nối bằng hệ thanh cái đồng (Busbar) hay dây điện động lực (thường dùng để đấu nối ở khoang tụ bù).

  – Tủ có mẫu đa dạng, phụ thuộc vào yêu cầu kỹ thuật cũng như vốn ban đầu của chủ đầu tư.

  – Form tủ phổ biến  là form 3B.

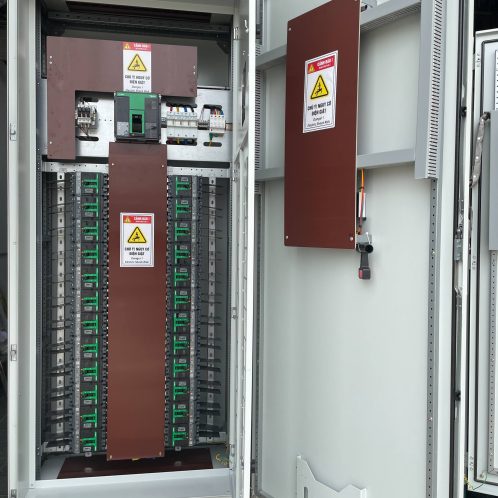

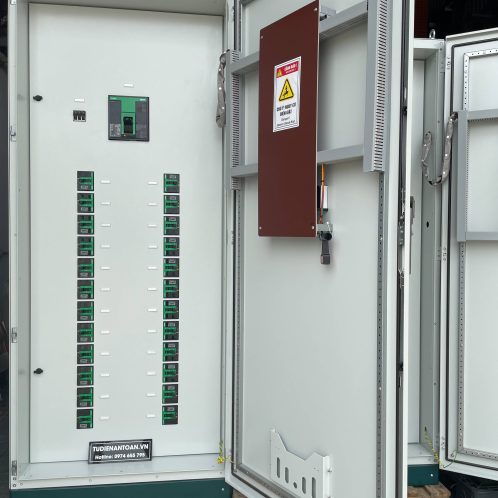

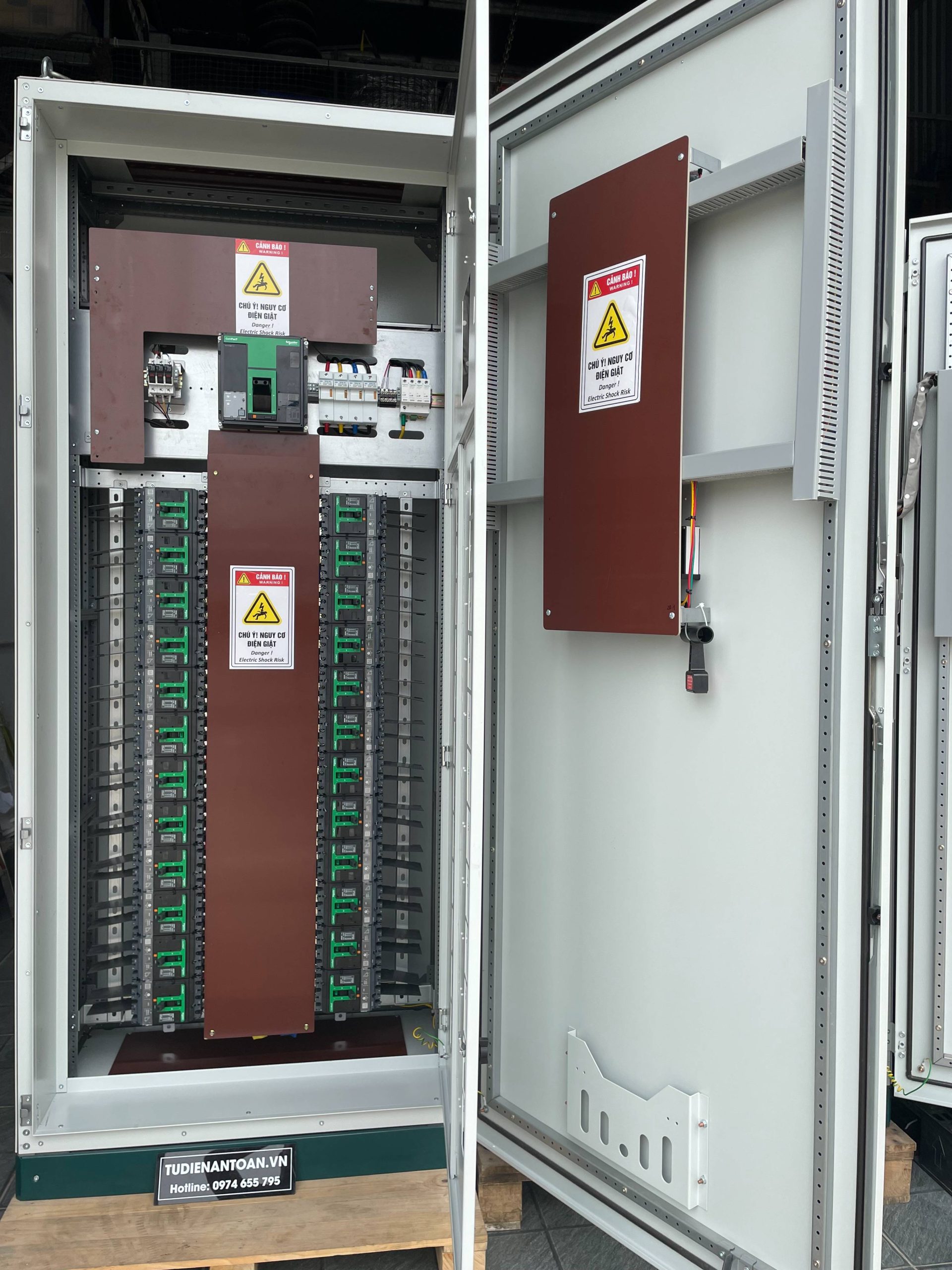

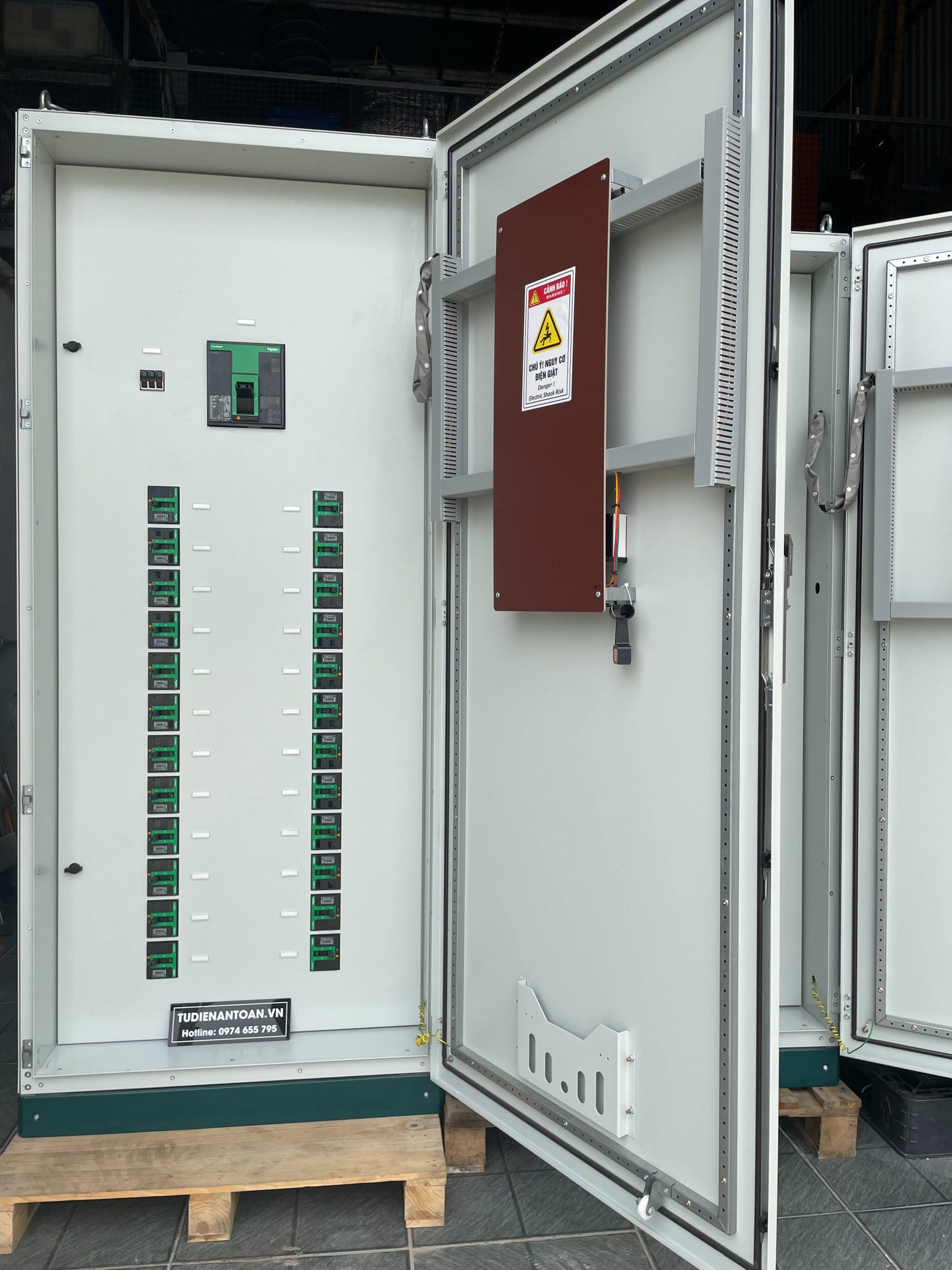

  – Tủ MSB được thiết kế nhiều khoang theo kiểu module, mỗi khoang có chức năng riêng biệt như:

  • Khoang tổng đầu vào thường sử dụng máy cắt không khí ACB tổng
  • Khoang chứa các át nhánh hoặc ACB nhánh ra phụ tải
  • Khoang tụ bù công suất phản kháng
  • Khoang chuyển nguồn tự động chứa ATS bộ chuyển nguồn tự động tích hợp sẵn hoặc dùng 2,3 máy cắt ACB  để điều khiển.
  • Khoang liên lạc thường dùng ACB hoặc MCCB công suất lớn
  • Số khoang các tủ MSB của mỗi công trình khác nhau  phụ thuộc vào tổng công suất, số lượng phụ tải, bố trí quy hoạch của từng nhà máy.

Thiết bị bên trong tủ có thể được thiết kế để kéo ra kéo kéo vào được có thể thay thế thiết bị nhanh chóng mà không cần phải ngắt nguồn điện, giúp vận hành thuận lợi và an toàn nhất.

Xem thêm: Đặc điểm nổi trội của tủ điện phân phối tổng DB

3. Thông số kĩ thuật điện – Tủ MSB

– Điện áp cách điện định mức:  1000V AC.

– Điện áp làm việc định mức:  690V AC.

– Tần số định mức:  50/60 HZ.

– Điện áp chịu đựng xung đỉnh: 12KV.

– Điện áp mạch điều khiển: 230 V AC max.

– Loại xung: IV

– Cấp độ chiu đựng nhiễm: 3.

– Dòng định mức:  6300A.

– Dung lượng cắt 1s: 30/5/85 KA.

– Dung lượng cát xung đỉnh: 63/105/187 KA.

– Hệ tiếp địa: TT-IT-TNS-TNC.

– Giới hạn dòng điện vào/ ra: Đến 6300A.

4. Chức năng của Tủ phân phối 800A 3 pha – tủ điện tổng MSB

Tủ điện tổng MSB có chức năng chính là nơi để lắp đặt và bảo vệ cho các thiết bị đóng cắt điện và thiết bị điều khiển.

Hiện tại, ELC có thể sản xuất thiết kế bộ sản phẩm tủ điện tổng MSB từ 600A đến 3200A.

5. Ứng dụng của tủ điện tổng MSB

Tủ điện tổng MSB được sử dụng rộng rãi trong các mạng điện hạ thế và là thành phần quan trọng nhất trong mạng phân phối điện. Tủ điện MSB có mặt ở tất cả các nhà máy, xí nghiệp, xưởng sản xuất, tòa nhà cao tầng,cảng, bệnh viện, sân bay,… Ở đâu có điện, có máy biến áp hạ thế là ở đó có sự hiện diện của tủ MSB.
