Tủ phân phối 250A- Tủ điện phân phối db giá rẻ 2025

1. Tủ điện phân phối db là gì ?

Tủ điện phân phối DB(Distribution Board) được lắp đặt sau các tủ phân phối tổng MSB, gần các phụ tải tại các nút để hỗ trợ cung cấp truyền tải điện cho mạng lưới điện hạ thế. Bên cạnh đó, tủ điện DB còn được đặt gần phụ tải,  bên trong tủ  có các thiết bị chính là MCCB/RCCB/MCB…, đèn báo pha, cầu chì, Ampe kế, Volt kế, bảo vệ mất pha, tụ bù …

2. Cấu tạo cơ bản của Tủ điện phân phối db 2025

• Chất liệu: Tủ thường được gia công từ tôn nhẵn. Ngoài ra còn sử dụng các vật liệu khác như nhôm, inox 304, inox 306,…
• Bề mặt được phủ sơn tĩnh điện màu xám RAL 7032, RAL 7033 với nhiều màu khác nhau hoặc mạ kẽm nhúng nóng. Có các màu như xám, đen, trắng cam, v.v tùy nhu cầu sử dụng trong nhà hay ngoài trời.
• Độ dày : 1,0mm – 2mm
• Thiết kế :  trong nhà hay ngoài trời và có 1 hoặc 2 lớp cánh
• Chiều cao: từ 450mm đến 2200mm
• Chiều rộng: có các kích thước tiêu chuẩn 400mm – 500mm – 600mm – 800mm – 1000mm
• Chiều sâu: tiêu chuẩn : 200mm – 300mm – 400mm – 600mm – 800mm – 1000mm
• Màu sắc: xám, trắng, đỏ,…
• Thiết bị bên trong gồm có: MCB,MCCB/ RCCB và cầu chì, đèn báo pha, đồng hồ đo dòng, đồng hồ đo áp hoặc hiện đại hơn là dùng đồng hồ điện tử đa năng v.v. Một số loại tủ DB nguồn được trang bị thêm các thiết bị khác như ats, tụ bù, đồng hồ công tơ. Giúp theo dõi độ tiêu thụ điện và giúp hệ thống hoạt động trơn tru hơn.
• Tủ điện DB còn được thiết kế chia thành nhiều ngăn chức năng. Ví dụ ngăn ACB, ngăn tụ bù, ngăn MCCB nhánh, v.v. Loại tủ này phần lớn được trang bị thêm các thiết bị khác giám sát : thiết bị đo lường, tthiết bị bảo vệ, đèn báo nút nhấn hoặc chuyển mạch và hệ thống thanh cái bằng đồng.

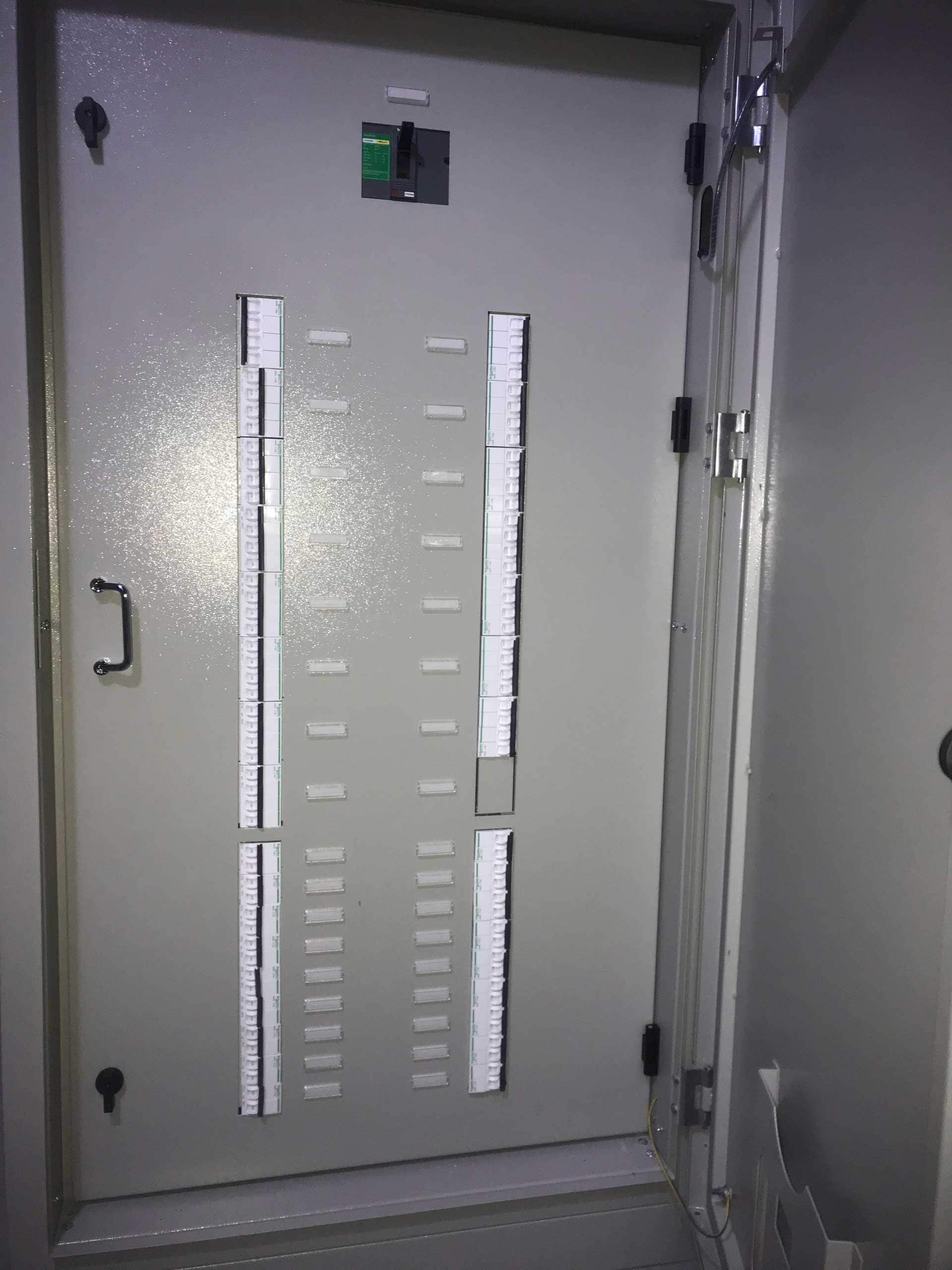

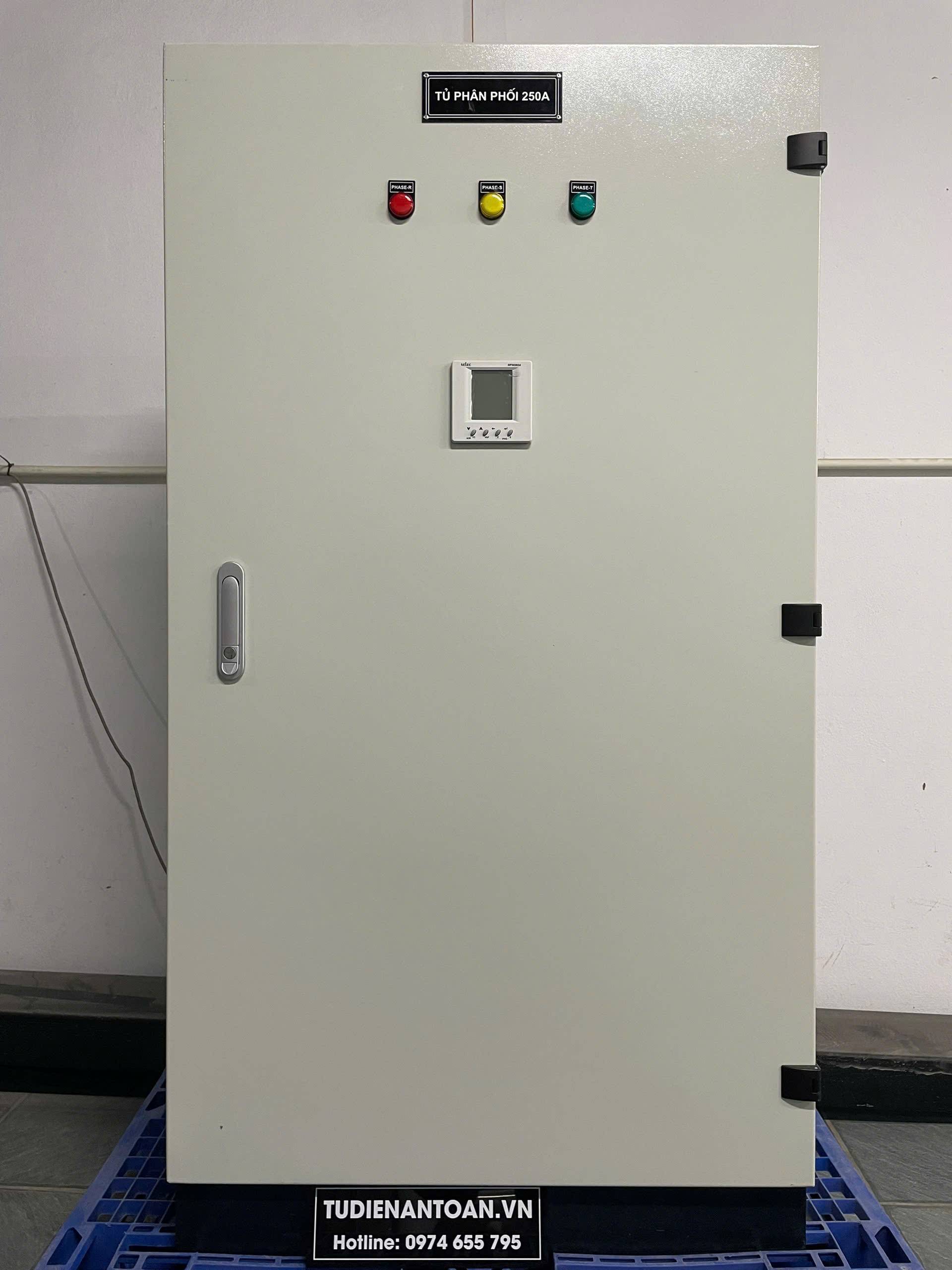

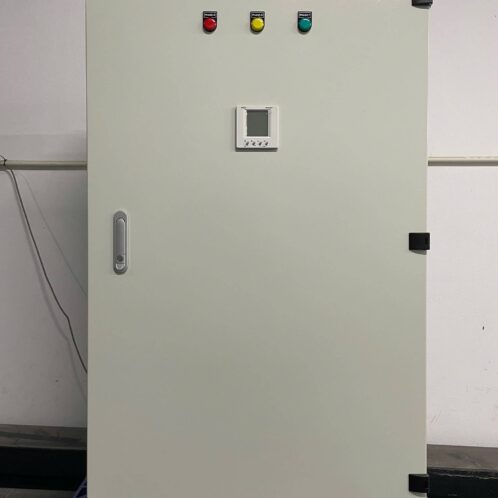

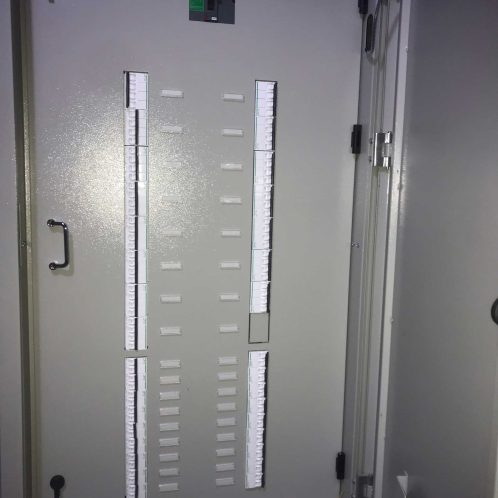

• Bản vẽ tủ phân phối db  : Mặt cánh ngoài, mặt cánh trong, mặt layout thiết bị , mặt cạnh









•

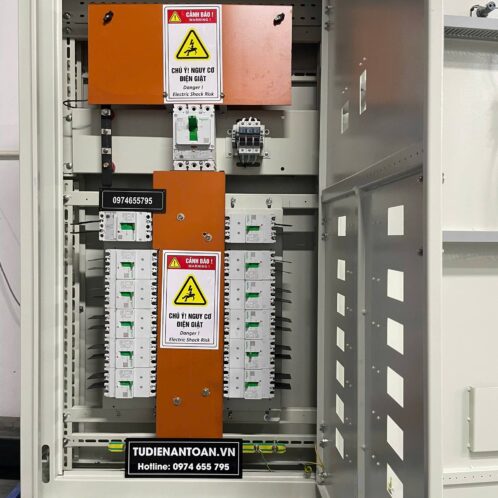

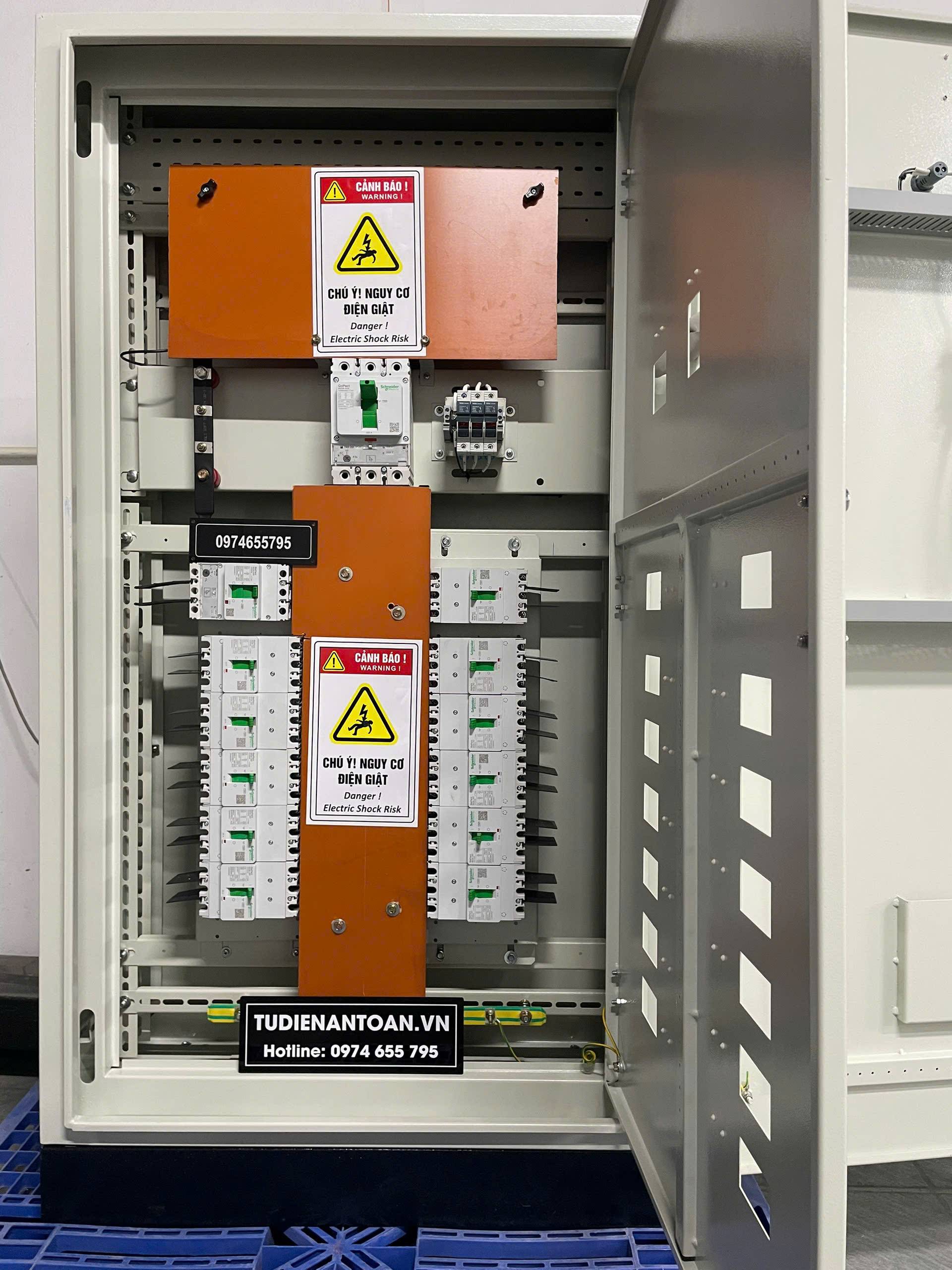

• Video Tham khảo mẫu tủ 250A 3 pha Schneider , LS thực tế
• https://www.youtube.com/watch?v=mYIVG_-mCHw

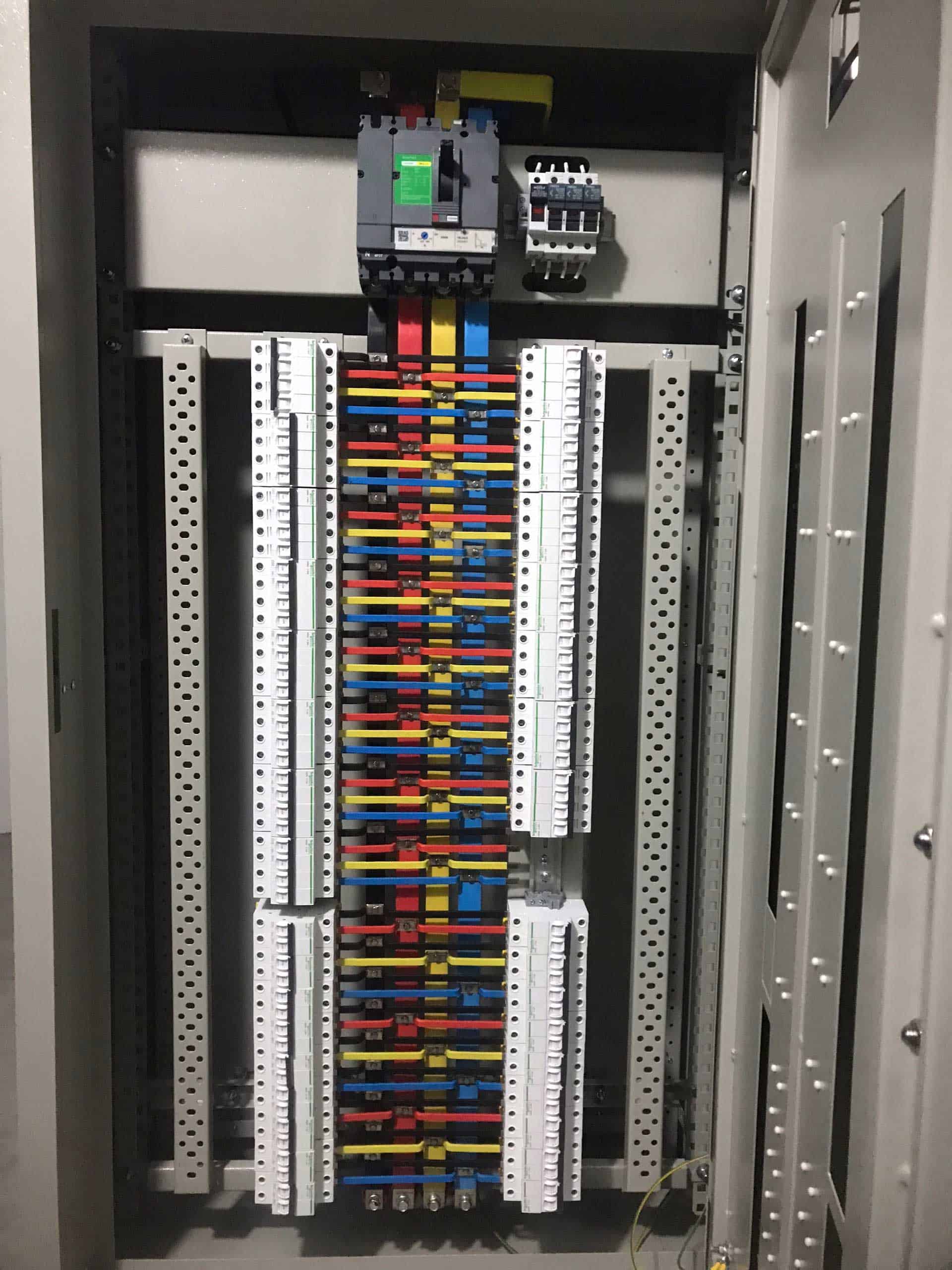

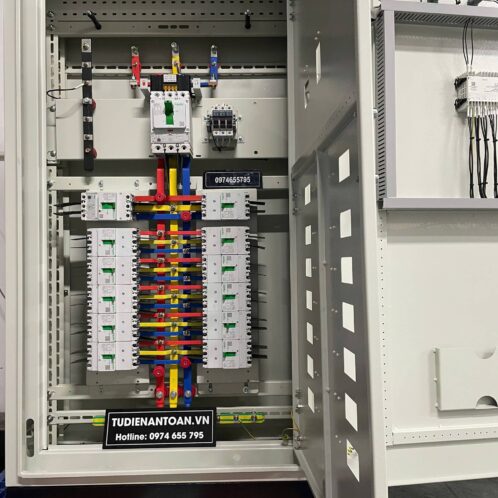

• Tủ điện phân phối 3 pha 200 A- 250 A LS, Schneider thanh cái đồng đỏ 25*6 mm2

• Có 2 loại tủ điện DB phổ biến, đó là:
  •     Tủ điện phân phối tổng
  •     Tủ điện phân phối D







3. Thông số cơ bản Tủ điện phân phối db mới nhất 2025

4. Chức năng của Tủ điện phân phối db mới nhất 2025

• Tủ điện phân phối DB (Distribution Board)  có chức năng chính là phân phối điện cho các nhánh phụ trong hệ thống, hoặc một khu vực sản xuất, các phụ tải đặt gần nhau giúp kiểm soát và phân phối điện năng từ nguồn chính đến các thiết bị tiêu thụ điện một cách tôi ưu.
• Tiết kiệm chi phí và tối giản không gian sản xuất vì được phân chia theo khu vực hợp lý
• Đóng cắt và bảo vệ an toàn cho hệ thống điện phụ tải kết nối với nó. Giúp dừng và ngắt nguồn điện nhanh nhất khi cần thiết.
• Ngắt điện từng khu vực độc lập để tiện sửa chữa bảo dưỡng mà không ảnh hưởng đến bộ phận hoặc khu vực khác.
• Bảo vệ an toàn cho người dùng và thiết bị khác với tính năng chống giật và chống sét.
• Thiết bị ACB, MCCB,MCB… được dán tem rõ ràng giúp dễ lắp ráp và sử dụng tránh nhầm lẫn.

Tủ điện phân phối DB đóng vai trò quan trọng trong mọi công trình điện dân dụng, công nghiệp.

Xem thêm: Tủ điện phân phối: MSB

5. Ứng dụng

Tủ điện phân phối DB được lắp đặt trong các nhà máy, phân xưởng sản xuất thức ăn chăn nuôi, nhà máy may, nhà máy sản xuất nhôm, nhà máy đúc, lắp ráp ô tô …..  mạng điện hạ thế văn phòng, toà nhà, trường học, bệnh viện, trung tâm thương mại, sân bay, cảng biển…

6. Ưu điểm nổi bật của tủ điện phân phối DB do Điện Trường ELC sản xuất

• Thiết kế có thể kết nối mở rộng khi nhu cầu của khách hàng lắp thêm máy móc.
• Giúp hệ thống điện ngắt riêng lẻ từ bộ phận hoặc từng máy tránh làm ảnh hưởng đến khu vực khác.
• Tiết kiệm điện và bảo vệ tốt các thiết bị điện trong cùng hệ thống điện độc lập.
• Không gian tủ rộng, dễ dàng cho việc đấu dây đầu vào và dây đầu ra.
• Các mạch điện được ghi chú rõ ràng.
• Tải đa dạng từ 100A đến 1000A, thanh cái có thể phân đoạn.
• Tủ có thể được lắp đặt ngoài trời hoặc trong nhà tùy theo không gian lắp đặt, nhu cầu sử dụng máy móc .
• Thiết kế tủ theo tiêu chuẩn quốc tế.
• Các vật tư được kiểm định kỹ càng, sản xuất trên dây truyền hiện đại
• Đảm bảo chất lượng tốt và hoạt động bền hiệu quả
• Nguyên vật liệu có nguồn gốc xuất sứ rõ ràng
• Không gian tủ rộng rãi giúp đấu nối dây đầu vào ra bên trong được thuận tiện
• Các thiết bị được ghi tem nhãn đánh số và đấu nối khoa học
• Dễ dàng bảo trì và sử dụng an toàn
• Có thể lắp đặt tại nhiều vị trí đa dạng tối ưu chi phí không gian
• Thiết kế theo yêu cầu, gọn gàng  với vật liệu tốt, bền, đẹp.

7. Bảng báo giá tủ điện phân phối rẻ nhất 2025

Giá bán của tủ điện phân phối db được dựa theo công suất và số thiết bị trong tủ. Bạn tham khảo bảng báo giá tủ điện phân phối của chúng tôi dưới đây:

• Tủ điện phân phối 100A/ 3P: Từ 11.500.000 đến 21.300.000 VNĐ/ 1 tủ
• Tủ điện phân phối 200A/ 3P: Từ 15.000.000 đến 25.400.000 VNĐ/ 1 tủ
• Tủ điện phân phối  400A/ 3P: Từ 21.800.000 đến 41.700.000 VNĐ/ 1 tủ
• Tủ điện phân phối  600A/ 3P: Từ 29.700.000 đến 51.800.000 VNĐ/ 1 tủ
• Tủ điện phân phối 800A/ 3P: Từ 29.700.000 đến 61.100.000 VNĐ/ 1 tủ
• Tủ điện phân phối 1000A/ 3P: Từ 30.700.000 đến 70.400.000 VNĐ/ 1 tủ
• Tủ điện phân phối 1200A/ 3P: Từ 35.000.000 đến 90.000.000 VNĐ/ 1 tủ

8. Báo giá tủ phân phối db rẻ nhất 2025

ELC là công ty chuyên sản xuất tủ điện  uy tín, chất lượng hàng đầu cả nước. Công ty chúng tôi luôn đảm bảo quy trình sản xuất nghiêm ngặt theo tiêu chuẩn quốc tế, đảm bảo chất lượng, độ an toàn, tin cậy cao cho người sử dụng

Liên hệ ngay để nhận báo giá và chính sách giá ưu đãi từ chúng tôi.
