Tủ ats Osung 1000A 4P – Tủ chuyển nguồn tự động ATS 3 pha- Tủ ats 3 pha 1000a giá rẻ

https://youtube.com/shorts/SUJr1-7_RyQ

1. Tủ ats Osung Osemco 1000A 4P là gì?

Tủ ats (Automatic transfer switch Panel) được hiểu là một hệ thống điện có thể tự động đổi nguồn, chuyển mạch giữa nguồn lưới điện chính và nguồn dự phòng máy phát .

Chức năng tủ ATS là chuyển tiếp nguồn điện nhanh nhất đảm bảo luôn có đủ nguồn điện cần thiết liên tục cho nhà máy, tòa nhà, bệnh viện, trung tâm thương mại …  không bị gián đoạn. Khi điện lưới ổn định thì tủ điện tự chuyển nguồn trở lại và tự động tắt máy phát sau một thời gian.

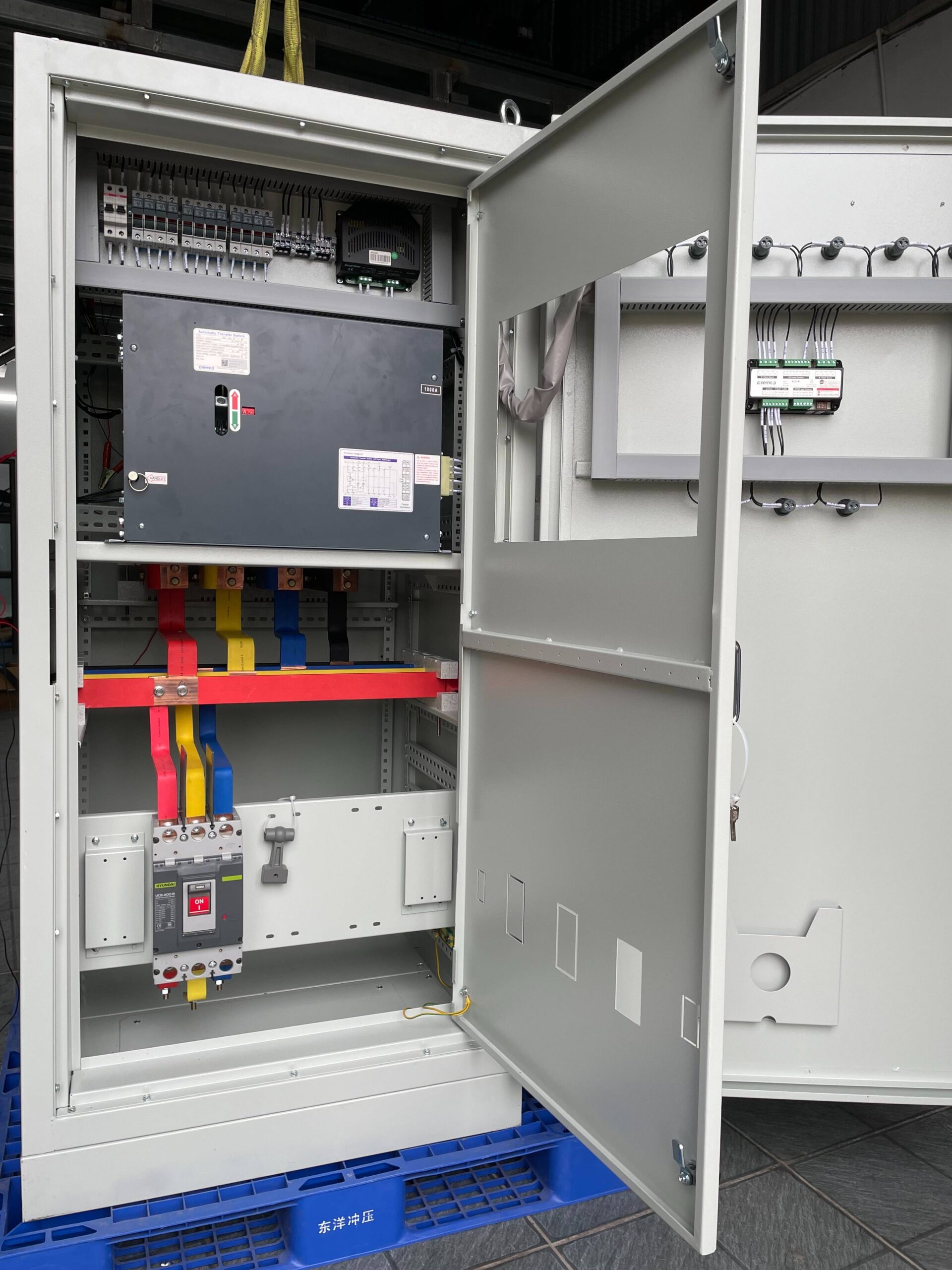

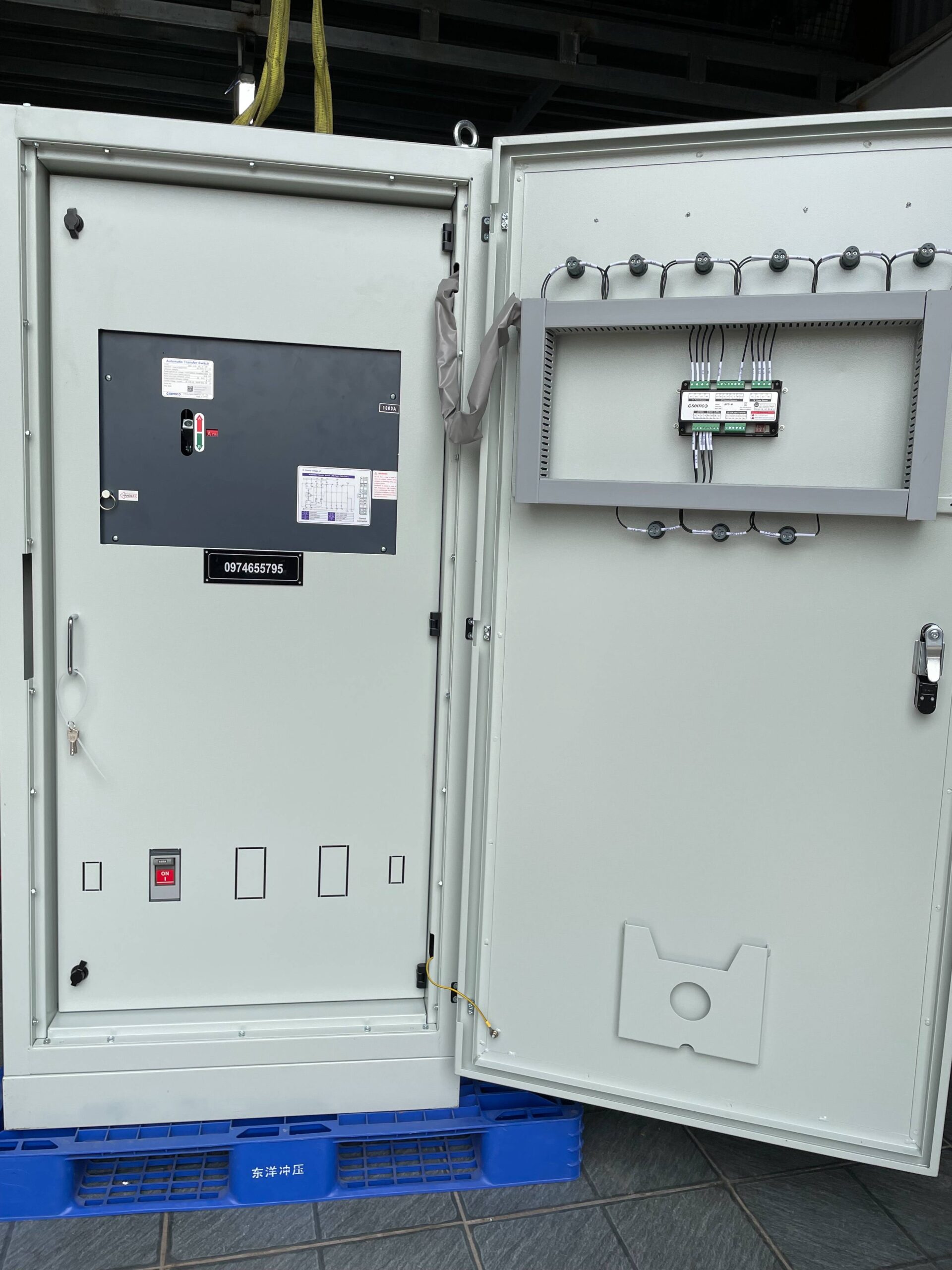

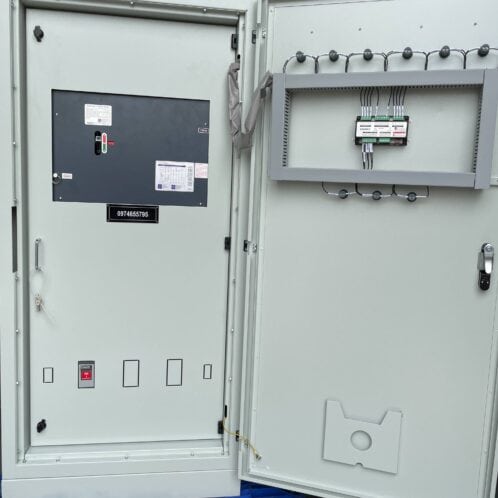

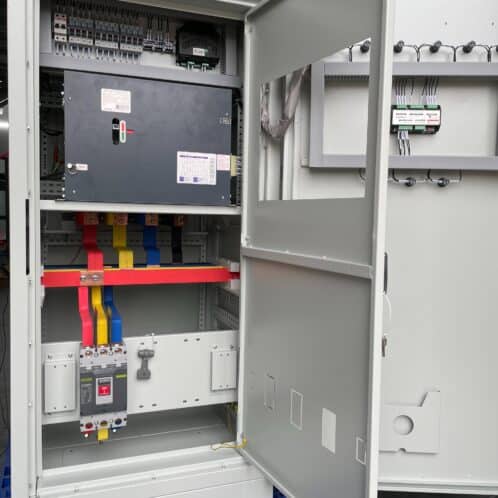

2. Tủ ats Osung Osemco 1000A 4P giá rẻ-Cấu tạo Tủ ATS 3 pha

• https://youtu.be/mqNYTGzZHGw
• Vỏ tủ : Được làm từ thép sơn tĩnh điện, hoặc inox Vỏ tủ điện có kích thước tùy thuộc vào nhu cầu sử dụng, công suất, vị trí môi trường lắp đặt .

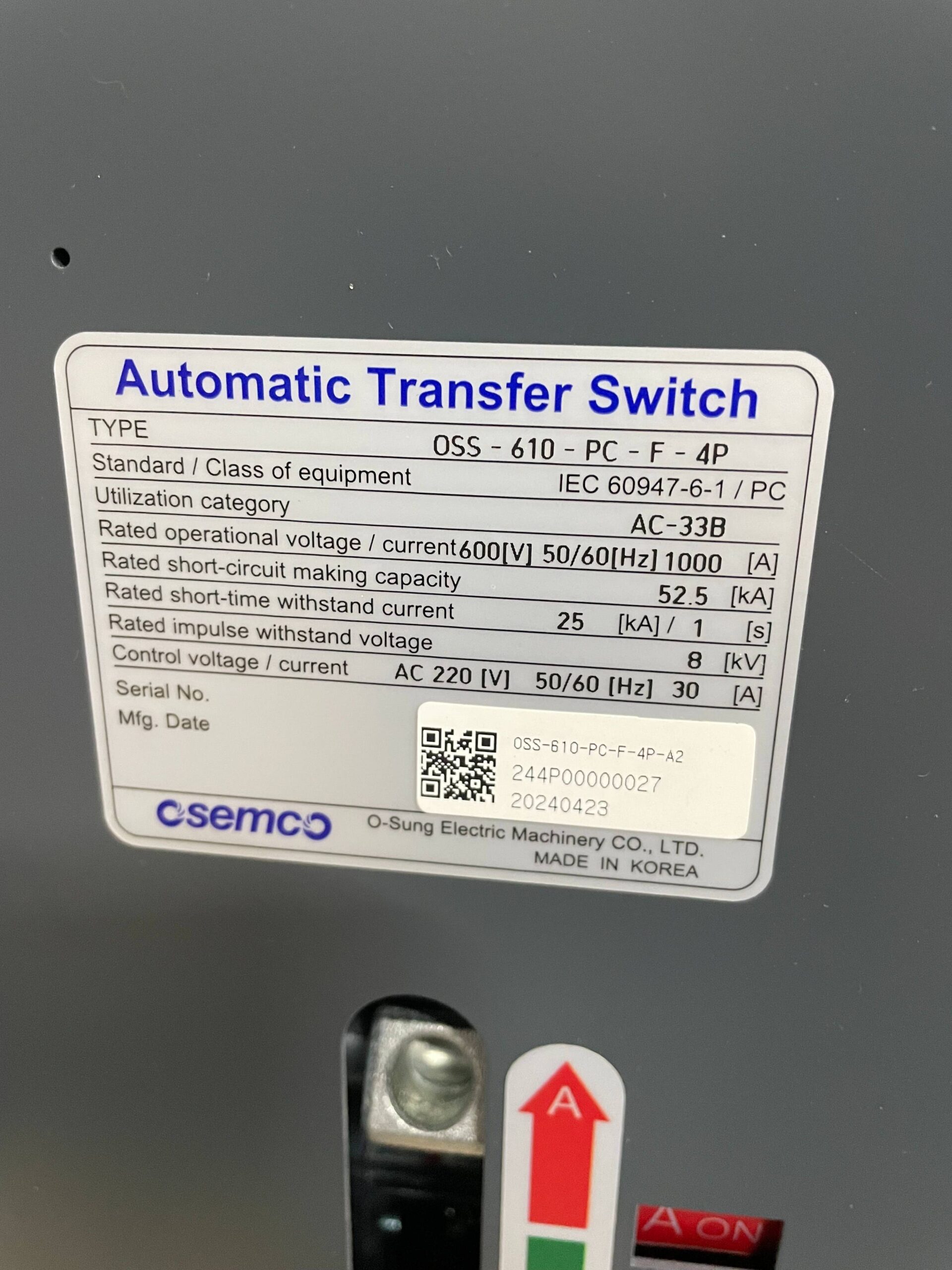

• Thiết bị chuyển mạch tự động ATS: là bộ ATS có sẵn trên thị trường của các hãng lớn như Osung, Vitzo, Osemco, , Socomec, Kyungdong, GeyA … hoặc dùng máy Cắt không khí ACB mitsubishi, ACB LS, ACB huyndai, ACB Shneider, ACB fuji .
• Bộ điều khiển tủ: Bộ điều khiển tích hợp sẵn : như Datakom ,Osung ,Socomec, SmartGen, … Có chức năng điều khiển thiết bị chuyển mạch theo thời gian đi kèm ATS hoặc có thể dùng bộ điều khiển lập trình của Logo Siemens, Mitsubishi Fx3u, …
• Mạch rơle ( thích hợp với hệ thống bán tự động, giảm chi phí vật tư, nhưng tốn nhân công, tăng rủi ro do đấu nối nhiều thiết bị )
• Thanh cái đồng : Tùy theo công suất của hệ thống ta tính toán tiết diện đồng phù hợp (dùng loại đồng thanh dầy có thể tiết kiệm khoảng cách lắp đặt,mang lại tính thẩm mỹ cao ).
• Các thiết bị bảo vệ chống sét lan truyền, bảo vệ mất pha, ngược pha,trạm đất, quá tải, …
• Hệ thống đèn báo giúp người vận hành có thể linh hoạt kiểm tra được chế độ hoạt động nhanh chóng.
• https://youtu.be/mqNYTGzZHGw

• – Đèn MAIN : đèn báo điện lưới

        – Đèn GEN : đèn báo điện máy phát

        – Đèn MAIN ON LOAD : báo đang cấp điện lưới cho tải

        – Đèn GEN ON LOAD   : báo đang cấp điện máy phát cho tải

        – Đèn GOOD : đèn báo điện lưới nằm trong phạm vi cho phép

        – Đèn ERROR: đèn báo điện lưới không đạt

        ……. và một số đèn báo khác

         – Chuyển mạch MAIN – AUTO – GEN ( chế độ của ATS )

                      MAIN : đóng điện lưới cho tải không điều kiện

                      GEN   : đóng điện máy phát cho tải không điều kiện

                     AUTO : chạy tự động hoàn toàn

         – Chuyển mạch AUTO – OFF  – TEST ( chế độ của máy phát )

                     TEST : chạy máy phát bất kể điện lưới thế nào

                     AUTO : chạy tự động hoàn toàn

                      OFF    : tắt máy phát hoàn toàn

Ngoài các bộ phận trên, tủ chuyển đổi nguồn tự động còn được tích hợp thêm chức năng giám sát và điều khiển từ xa.

3. Nguyên lý hoạt động của tủ điện  ATS theo đồ thị thời gian

Các thông số có thể điều chỉnh được bởi người sử dụng :

        a. phần ATS :

         – Ngưỡng bảo vệ thấp áp của điện lưới  ( Main Voltage Sensing )

         – Thời gian trễ để kiểm tra điện lưới đã hoàn toàn ổn định khi có điện trở lại ( Retranfer )(t7)

         – Thời gian trễ đóng điện lưới cho tải ( Tranfer t7 + t8 )

         – Thời gian chờ nóng máy phát ,điện máy phát ổn định để đóng điện máy phát cho tải ( Warm up ) (t6)

         – Thời gian chờ làm nguội máy phát rồi tắt ( Cool down )(t8+t9)

       b. phần AUTO START MODULE ( tùy chọn )

          – Thời gian trễ khởi động máy phát , hoặc làm nóng máy phát ( Delay start – Preheat ) (t1)

          – Chọn số lần khởi động máy phát ( Select starting times ) ,thời gian khởi động máy phát(t3)

          – Thời gian khởi động ( Start ) (t1+t2)

          – Thời gian nghỉ giữa các lần khởi động ( Idle ) (t5)

          – Thời gian cấp tín hiệu dừng máy ( Stop – với loại Stop output )(t9)

          – Thời gian bật ACB liên lạc( nếu có )(t10).

• Nguồn điện lưới là nguồn chính. Nguồn dự phòng là máy phát điện hoặc nguồn lưới thứ 2. Khi nguồn chính được phục hồi, ATS sẽ trễ tổng thời gian từ 15 – 60s để xác minh nguồn chính ổn định sau đó tự động chuyển về nguồn chính.
• Nguồn dự phòng là máy phát sẽ tự động tắt sau khi chạy không tải trong thời gian từ 1-2 phút để làm mát máy.
• Tủ ATS do Điện TRường ELC sản xuất có thể điểu khiển đến 3 nguồn, 4 nguồn, … Tủ có thể điều khiển đóng cắt cho các tải ưu tiên và tải không ưu tiên tùy vào yêu cầu và mục đích sử dụng cụ thể.

4. Ứng dụng của tủ điện chuyển nguồn tự động :

 Chức năng hoạt động của tủ ATS:

– Bảo vệ máy phát , do có thời gian trễ giữa việc cắt MC máy phát và đóng MC điện lưới nên máy phát được bảo vệ an toàn

– bảo vệ phụ tải , do nguồn điện lưới được kiểm tra , nếu đảm bảo mới đóng điện lưới cho tải

– Tự động gửi tín hiệu khởi động máy khi: điện lưới mất hoàn toàn, mất pha, hoặc điện áp thấp hơn giá trị cho phép (giá trị này có thể điều chỉnh được).

– Thời gian chuyển đổi sang nguồn máy phát tùy chọn , nhưng >5s , để đảm bảo điện máy phát đã ổn định

– Khi điện lưới phục hồi, bộ ATS chuyển phụ tải sang nguồn lưới. Máy tự động tắt sau khi chạy làm mát 1-15 phút.

– Có khả năng vận hành tự động hoặc bằng nhân công.

– Điều chỉnh được các khoảng thời gian chuyển mạch.

Tủ ATS được sử dụng tại các khu công nghiệp như nhà máy, xưởng công nghiệp, bện viện, tòa nhà cao tầng, chung cư … Nơi có các phụ tải yêu cầu phải cấp điện liên tục, độ tin cậy cung cấp điện cao. Hoặc các trung tâm thương mại, tòa nhà cao ốc văn phòng, cảng, sân bay.

– Tủ điều khiển ATS rất quan trọng trong các Bệnh viện, Chung cư, hệ thống thông tin liên lạc. Đặc biệt là trong quân sự.

5. Phân loại tủ ATS:

• Tủ ATS tích hợp dùng ATS có sẵn
• Tủ ATS dùng ACB,
• Tủ ATS dùng Contactor

• Tủ điện ATS 1 nguồn điện lưới, 1 nguồn máy phát điện dự phòng.
• Tủ điện ATS 2 nguồn điện lưới 1 nguồn lưới chính, 1 nguồn lưới dự phòng.
• Tủ điện ATS 1 nguồn điện lưới, 1 nguồn lưới dự phòng, 1 nguồn máy phát điện dự phòng.
• Hệ thống tủ điện ATS cũng có thể được phân loại theo công suất như: 100A, 200A, 250A, 400A, 2000A… .
• Tủ ATS 2P,
• Tủ ATS 3P,
• Tủ ATS 4P.

• 6. Đặc tính kỹ thuật của tủ ATS:

8. Sơ đồ kết nối thông dụng của tủ ATS

9. Bảng báo giá tủ điện ATS mới nhất 2025

Giá bán của tủ điện ATS được dựa theo công suất. Bạn tham khảo bảng báo giá tủ điện ATS của chúng tôi dưới đây:

• Tủ điện ATS máy phát điện 100A/ 3P: Từ 11.500.000 đến 21.300.000 VNĐ/ 1 tủ
• Tủ điện ATS máy phát điện 200A/ 3P: Từ 15.000.000 đến 25.400.000 VNĐ/ 1 tủ
• Tủ điện ATS máy phát điện 400A/ 3P: Từ 21.800.000 đến 41.700.000 VNĐ/ 1 tủ
• Tủ điện ATS máy phát điện 600A/ 3P: Từ 29.700.000 đến 51.800.000 VNĐ/ 1 tủ
• Tủ điện ATS máy phát điện 800A/ 3P: Từ 29.700.000 đến 61.100.000 VNĐ/ 1 tủ
• Tủ điện ATS máy phát điện 1000A/ 3P: Từ 30.700.000 đến 70.400.000 VNĐ/ 1 tủ
• Tủ điện ATS máy phát điện 1200A/ 3P: Từ 35.000.000 đến 90.000.000 VNĐ/ 1 tủ
• Tủ điện ATS máy phát điện 1600A/ 3P: Từ 46.700.000 đến 96.000.000 VNĐ/ 1 tủ
• Tủ điện ATS máy phát điện 2000A/ 3P: Từ 60.400.000 đến 135.600.000 VNĐ/ 1 tủ
• Tủ điện ATS máy phát điện 2500A/ 3P: Từ 80.400.000 đến 176.200.000 VNĐ/ 1 tủ
• Tủ điện ATS máy phát điện 3200A/ 3P: Từ 90.000.000 đến 212.300.000 VNĐ/ 1 tủ

Bảng báo giá tủ điện ATS trên chỉ mang tính chất tham khảo. Do vậy, nếu bạn muốn biết chính xác mức giá thì nên liên hệ trực tiếp với chúng tôi để được cung cấp báo giá nhanh và chính xác nhất. lh : 0974 655 795

10. Báo giá tủ ats 2025 rẻ nhất

• Công ty Điện TRường ELC là đơn vị chuyên sản xuất, cung cấp tủ ATS. Tủ phân phối tổng MSB, tủ tụ bù. Tủ điện điều khiển động cơ bơm, tủ điều khiển biến tần, điều khiển chiếu sáng,…
• Đội ngũ kỹ sư dày dạn kinh nghiệm có trình độ chuyên môn cao đã tham gia nhiều dự án.
• Luôn hết mình nỗ lực trong công việc nhằm mang đến tiến độ nhanh, chất lượng dịch vụ tốt nhất. Mọi đơn hàng của quý khách.
